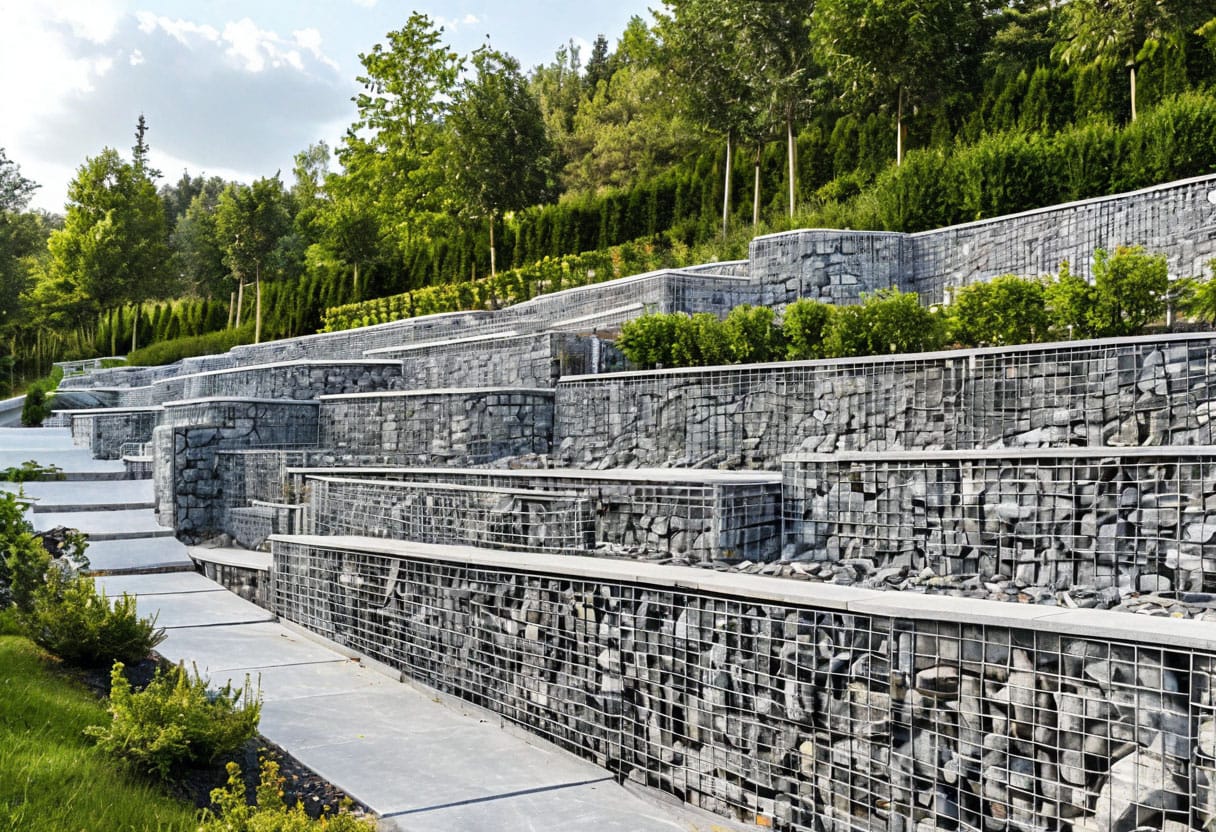

Правильное устройство подпорной стены — это не про толщину бетона, а про то, как отвести воду, распределить нагрузку на основание и дать конструкции переживать морозное пучение без трещин. 90 % разрушенных стен на участках гибнут по одной причине — за тыльной гранью скапливается вода, замерзает и рвёт кладку. Ниже разберём тело и основание стены по слоям: фундамент, гидроизоляция, дренаж, обратная засыпка, деформационные швы, армирование и заложение — с разрезами и типовым узлом на 1 метр высоты. И покажем, почему у габиона половина этих слоёв встроена конструктивно.
Из чего состоит подпорная стена: разрез
Любая подпорная стенка в разрезе — это слоёный пирог, который работает против двух сил: горизонтального давления грунта (распор) и воды за спиной. Разберём подпорную стену по разрезу снизу вверх, от подошвы к обрезу.
| Слой (снизу вверх) | Что делает | Типовая толщина/размер |
|---|---|---|
| Уплотнённое основание | принимает и распределяет нагрузку | 20–40 см песка/ПГС |
| Фундамент (подошва) | не даёт стене осесть и опрокинуться | по расчёту, ниже глубины промерзания |
| Тело стены | удерживает грунт | по расчёту заложения |
| Гидроизоляция тыльной грани | не даёт воде намочить материал стены | обмазка/рулон |
| Дренаж + щебневая призма | собирает и отводит воду | труба Ø100 мм + 20–30 см щебня |
| Обратная засыпка | непучинистый грунт вместо глины | ПГС/песок, послойно |
Эта схема подпорной стены универсальна для бетона, блоков, кирпича и камня. У габиона слои дренажа и гидроизоляции отдельно не строят — сетчатый короб с камнем и так водопроницаем насквозь.
Основание и фундамент
Стена начинается под землёй. Слабое, промерзающее или заиленное основание — гарантия наклона и трещин через одну-две зимы. Порядок работ по основанию:
- Снять плодородный слой и слабый грунт до плотного.
- Отрыть траншею-котлован; ширину подошвы принять по расчёту (обычно 0,5–0,7 высоты стены).
- Отсыпать и утрамбовать подушку из песка или ПГС слоями по 15–20 см с проливкой и трамбовкой.
- Устроить фундамент — монолитную ленту или щебневую подушку, в зависимости от типа стены.
Для монолитной и блочной стены подошву фундамента заглубляют ниже глубины промерзания (в Московском регионе ориентировочно 1,4–1,8 м для пучинистых глин) — иначе пучение поднимет и перекосит конструкцию. Подробнее о том, когда лента нужна, а когда достаточно щебня — в материале нужен ли фундамент под габионы.
Основание под габионы проще: жёсткая монолитная лента не нужна. Габион — гибкая гравитационная конструкция, она допускает неравномерную осадку без разрушения. Достаточно спланированной, уплотнённой щебневой или песчано-гравийной подушки толщиной 20–40 см с уклоном. Это одно из главных отличий габиона от бетона: экономия на земляных работах и бетонировании фундамента.
Типовые ошибки основания:
- монтаж прямо на плодородный или насыпной грунт — просадка;
- подушка без уплотнения — «плывёт» под весом стены;
- фундамент выше глубины промерзания у бетонной стены — пучение выдавливает подошву.
Гидроизоляция тыльной грани
Гидроизоляция подпорной стены — это защита той грани, что обращена к грунту (тыльной), от постоянного контакта с влажной засыпкой. Мокрый бетон зимой насыщается водой, она замерзает в порах и послойно разрушает материал — это и есть морозная деструкция. Для кирпича и блоков всё ещё критичнее: они впитывают воду охотнее бетона.
Чем изолируют тыльную грань:
- Обмазочная гидроизоляция — битумно-полимерная мастика в 2 слоя, самый ходовой вариант, ориентировочно 0,15–0,2 кг/м²·слой.
- Оклеечная (рулонная) — наплавляемые материалы на битумной основе, надёжнее на ответственных стенах.
- Проникающая — для бетона, закрывает капилляры изнутри тела.
Гидроизоляцию наносят на сухую, огрунтованную поверхность при температуре не ниже +5 °C для большинства мастик. Лицевую (видовую) грань не изолируют — ей нужно свободно отдавать влагу наружу.
У габиона гидроизоляция не нужна вообще. Камню и оцинкованной сетке нечего намокать и нечему трескаться от мороза — вода свободно проходит через тело стены и уходит. Это снимает целый пласт работ и материалов, где на бетонной стене легко ошибиться.
Дренаж и обратная засыпка
Дренаж — важнее гидроизоляции. Гидроизоляция защищает материал, а дренаж снимает саму нагрузку: убирает гидростатическое давление воды, которое суммируется с распором грунта и опрокидывает стену. Задача — не дать воде накапливаться за спиной.
Устройство дренажа по разрезу:
- вдоль подошвы с тыльной стороны укладывают дренажную трубу Ø100 мм в геотекстиле с уклоном 2–3 ‰ к точке сброса;
- трубу обсыпают щебневой призмой шириной 20–30 см (фракция 20–40 мм), отделяя её от грунта геотекстилем — чтобы призма не заилилась;
- через тело стены пропускают дренажные отверстия (барбаканы) Ø50 мм с шагом 1–1,5 м в нижнем ряду — для аварийного сброса.
Обратная засыпка — это не выброшенная глина обратно в пазуху, а непучинистый грунт: ПГС, песок или щебенистый грунт. Засыпают послойно по 20–30 см с трамбовкой, без переуплотнения у самой стены. Глина держит воду и пучит — именно она чаще всего и рвёт конструкцию.
Детальный разбор с узлами и материалами — в отдельной статье дренаж и гидроизоляция подпорной стены.
У габиона дренаж встроен. Тело стены само по себе — это водопроницаемая каменная призма. Вода проходит сквозь неё и не создаёт давления; отдельная труба, барбаканы и щебневая призма не нужны. Достаточно за тыльной гранью проложить геотекстиль, чтобы мелочь из засыпки не вымывалась в камень.
Деформационные швы: шаг и нужны ли они
Деформационный шов в подпорной стене — это вертикальный разрыв, который делит длинную жёсткую стену на секции. Он нужен, чтобы стена не трескалась хаотично от температурных деформаций, усадки бетона и неравномерной осадки основания. Проще заложить шов там, где надо, чем ловить трещину там, где не ждёшь.
Ориентиры по шагу:
| Материал стены | Шаг деформшва | Ширина шва |
|---|---|---|
| Монолитный бетон | 10–25 м | 20–30 мм |
| Блоки / ФБС | 15–20 м | 20 мм |
| Кладка (камень, кирпич) | 6–10 м | 15–20 мм |
| Габион | не требуется | — |
Шов проходит на всю высоту тела стены, заполняется упругим материалом (пенополиэтилен, битумная прокладка) и не перекрывается арматурой поперёк. При смене высоты стены или типа основания шов ставят обязательно, независимо от шага.
У габиона деформационных швов нет по определению. Конструкция из отдельных коробов, связанных гибким крепежом, сама «дышит»: секции воспринимают подвижки грунта и температуру без трещин. Это второе большое преимущество после встроенного дренажа — не нужно ни считать шаг шва, ни выполнять его герметизацию.
Армирование и схема
Армирование касается только монолитных железобетонных стен — там, где бетон работает на изгиб. Схема армирования подпорной стены зависит от её типа:
- Уголковая (Г-образная) стена — рабочая арматура ставится по тыльной грани вертикальной части и по верху подошвы, там, где растяжение. Диаметр рабочих стержней обычно 12–16 мм, шаг 150–200 мм, плюс распределительная сетка.
- Гравитационная массивная стена — армируется конструктивно или не армируется вовсе, держит грунт весом.
- С контрфорсами — добавляются рёбра жёсткости с тыла для высоких стен.
Защитный слой бетона до арматуры со стороны грунта — не менее 40–50 мм, иначе арматура ржавеет. Схему армирования и расчёт стержней разбираем отдельно — армирование подпорной стены.
Габион не армируют в привычном смысле: роль арматуры выполняет сама сетка двойного кручения и внутренние расчалки, которые не дают коробу распираться под весом камня.
Ширина и заложение: узел на 1 метр высоты
Ширина подпорной стенки — ключевой параметр устойчивости гравитационной конструкции: чем шире подошва и тело, тем труднее стену опрокинуть и сдвинуть. Универсальное правило для прикидки:
- ширина подошвы фундамента — 0,5–0,7 высоты стены;
- ширина тела гравитационной бетонной/каменной стены поверху — от 0,3–0,4 высоты;
- заложение (наклон лицевой грани к вертикали) — 1:10…1:6 в сторону грунта, это повышает устойчивость.
Разберём подпорную стенку 1 метр высотой как типовой узел:
| Параметр | Габион | Бетон/камень |
|---|---|---|
| Основание | подушка ПГС 20–30 см | лента ниже промерзания |
| Ширина тела | 0,5–1,0 м (короб) | 0,3–0,4 м |
| Ширина подошвы | 0,5–0,7 м | 0,6–0,7 м |
| Гидроизоляция | не нужна | обмазка 2 слоя |
| Дренаж | встроен | труба Ø100 мм + призма |
| Деформшов | не нужен | по шагу таблицы |
До высоты стены 1–1,5 м расчёт обычно ведут по типовым узлам; выше 1,5 м нужен полноценный расчёт устойчивости на опрокидывание, сдвиг и по несущей способности основания — по строительным нормам (СП 381 на подпорные стены, положения СНиП по основаниям и нагрузкам). Прикинуть параметры под свою высоту и грунт поможет расчёт подпорной стены, а подобрать толщину — материал толщина подпорной стенки.
Почему габион упрощает устройство стены
Если свести всё вышесказанное к одной таблице, видно, где габион снимает работы и риски:
- дренаж — встроен, тело водопроницаемо;
- гидроизоляция — не требуется, нечему намокать;
- деформационные швы — не нужны, конструкция гибкая;
- фундамент — вместо ленты уплотнённая подушка;
- армирование — заменяет сетка и расчалки.
Остаётся правильно подготовить основание, выдержать заложение и выполнить обратную засыпку непучинистым грунтом. Это и есть главный практический аргумент в пользу габиона на частном участке — меньше слоёв, меньше мест для ошибки.
