Дренаж подпорной стены — это система отвода грунтовой и ливневой воды от тыльной грани, без которой стену рано или поздно выдавливает и опрокидывает. Вода за стеной создаёт гидростатическое давление, а зимой ещё и морозное пучение — вместе они дают нагрузку, на которую стену обычно не считают. Решается это тремя узлами: пристенным дренажём с трубой и щебнем, водоотводными отверстиями в теле стены и правильной обратной засыпкой. Ниже — схема «пирога», материалы, послойное уплотнение и типичные ошибки. И отдельно — почему габионная стена дренирует по всему сечению и вообще не требует отдельной гидроизоляции.
Почему без дренажа стену выдавливает
Подпорная стена держит грунт. Но грунт за ней насыщается водой — от дождя, таяния снега, подъёма грунтовых вод. Насыщенный грунт становится тяжелее и текучее, а вода в порах давит на стену как жидкость в резервуаре. Это гидростатическое давление, и оно суммируется с обычным давлением грунта.
Порядок цифр такой: столб воды высотой 1 м даёт около 1 т/м² (10 кПа) горизонтального давления на грань. При стене высотой 2 м подтопленная засыпка добавляет несколько тонн на погонный метр — часто больше, чем весит сама лёгкая стенка. Отсюда две беды:
- Опрокидывание. Стена поворачивается вокруг нижнего переднего ребра и заваливается вперёд.
- Сдвиг. Всю стену сдвигает по подошве наружу.
Зимой добавляется морозное пучение. Вода в глинистом грунте при переходе через 0 °C замерзает, расширяется примерно на 9 % и распирает засыпку. В Московской области глубина промерзания — порядка 1,4 м, и силы пучения легко рвут даже бетонную стену без дренажа. Мокрая глина за стеной зимой — это фактически ледяной клин, который отжимает конструкцию каждый сезон.
Вывод простой: дренаж нужен любой стене выше 30–40 см, кроме полностью водопроницаемых конструкций. О том, как в принципе устроен этот узел вместе с фундаментом и деформационными швами, — в статье Устройство подпорной стены.
Виды дренажа подпорной стены
Дренаж подпорной стенки собирают из трёх типовых элементов. Обычно их комбинируют, а не выбирают один.
| Тип дренажа | Что делает | Где применяют |
|---|---|---|
| Пристенный (трубчатый) | собирает воду вдоль всей стены и уводит в приёмник | стены от 1 м, глинистые грунты |
| Дренажные отверстия (weep holes) | сбрасывают воду сквозь тело стены наружу | бетон, кирпич, блоки |
| Пластовый (геотекстиль + щебень) | фильтрует и разгружает всю тыльную грань | высокие и ответственные стены |
Пристенный дренаж подпорных стен — основной узел. У подошвы, чуть ниже её уровня, укладывают перфорированную дренажную трубу диаметром 100–160 мм в обёртке из геотекстиля, обсыпанную щебнем. Труба идёт с уклоном 3–5 мм на метр (0,3–0,5 %) к водоприёмному колодцу, ливнёвке или выпуску на рельеф. Именно эта труба уводит собранную воду, чтобы она не стояла за стеной.
Дренажные отверстия — трубки Ø40–75 мм, заложенные сквозь бетонную или кирпичную стену с шагом 1–1,5 м в нижнем ряду. Со стороны грунта их закрывают щебнем и геотекстилем, чтобы не заиливались. Дёшево и эффективно, но со временем могут забиваться — поэтому их не делают единственным решением.
Пластовый (геотекстильный) дренаж — по всей тыльной грани раскатывают геотекстиль плотностью 150–200 г/м², за ним идёт слой щебня. Вся вода из засыпки фильтруется, стекает вниз к трубе и не давит на стену. Для высоких стен это стандарт.
Гидроизоляция тыльной грани
Дренаж уводит воду, а гидроизоляция подпорных стен защищает саму стену от той влаги, что всё-таки контактирует с гранью. Для бетона, кирпича и блоков это обязательный шаг: вода в порах при замерзании разрушает материал изнутри, армирование ржавеет, кладка выкрашивается.
Тыльную (грунтовую) грань обрабатывают по одной из схем:
- Обмазочная битумная мастика в 2 слоя — самый ходовой и бюджетный вариант, ориентировочно от 150–300 ₽/м² по материалу.
- Наплавляемая рулонная гидроизоляция — прочнее, дороже, для ответственных стен.
- Проникающая гидроизоляция по бетону — закупоривает поры, работает на всю толщину.
Гидроизоляцию всегда ведут снизу вверх, с нахлёстом полотен 10 см, и заводят на 15–20 см выше уровня засыпки. Порядок слоёв критичен: сначала гидроизоляция по стене, затем геотекстиль, затем щебневый дренаж — иначе щебень при уплотнении повредит мастику.
Полный технологический разбор бетонной стены с изоляцией и армированием — в статье Подпорная стена из бетона.
Обратная засыпка: какой материал и как уплотнять
Обратная засыпка подпорных стен — это то, чем заполняют пазуху между стеной и естественным грунтом. От неё зависит, будет вода уходить или копиться. Главное правило: за стеной не должно быть глины и жирного суглинка — они держат воду и пучинят.
| Материал засыпки | Дренаж | Пучение | Комментарий |
|---|---|---|---|
| Щебень 20–40 мм | отличный | нет | лучший вариант у грани |
| ПГС (песчано-гравийная смесь) | хороший | слабое | недорого, для основной пазухи |
| Крупный песок | средний | слабое | подходит как переходный слой |
| Родной глинистый грунт | плохой | сильное | нельзя у стены |
Рабочая схема: непосредственно к грани (после геотекстиля) — щебень фракции 20–40 мм полосой 20–40 см, дальше пазуху добивают ПГС или песком. Верхние 20–30 см можно перекрыть уплотнённой глиной или мятым замком — это «водоупорный козырёк», который отсекает поверхностную ливневую воду, чтобы она уходила в ливнёвку, а не в дренаж.
Уплотняют строго послойно:
- слои по 20–30 см, каждый трамбуют виброплитой;
- коэффициент уплотнения — не ниже 0,95;
- нельзя валить всю засыпку сразу и трамбовать «сверху» — низ останется рыхлым и просядет;
- тяжёлой техникой у самой стены не работают — можно продавить свежую конструкцию.
Сверху обязательно организуют поверхностный водоотвод — уклон планировки от стены, лоток или отмостку, чтобы ливень не заливался в пазуху.
Схема «пирога» подпорной стены с дренажом
Если собрать всё вместе, разрез от стены к грунту выглядит так (снизу вверх и от грани наружу):
- Основание — щебневая подушка + бетонная подготовка под подошвой.
- Гидроизоляция тыльной грани (мастика/рулон) — для бетона, кирпича, блоков.
- Геотекстиль 150–200 г/м² по грани — разделяет и фильтрует.
- Пристенный щебень 20–40 мм полосой у грани.
- Дренажная труба Ø100–160 мм в геотекстиле, с уклоном 0,3–0,5 % к приёмнику.
- Обратная засыпка ПГС/песком, послойно, Ку ≥ 0,95.
- Водоупорный замок сверху + планировочный уклон от стены.
- Дренажные отверстия в теле стены (для бетона/кирпича), шаг 1–1,5 м.
Типичные ошибки, из-за которых всё это не работает:
- засыпали пазуху родной глиной «чтобы не возить щебень» — стена начинает гулять после первой же зимы;
- забыли уклон трубы или вывели её «в никуда» — дренаж собирает воду, но не отводит;
- не обернули щебень и трубу геотекстилем — за пару сезонов дренаж заиливается;
- уплотнили засыпку одним слоем — просадка и разрыв гидроизоляции;
- сэкономили на гидроизоляции бетона — трещины и коррозия арматуры через несколько зим.
Почему габион не гниёт и не нуждается в гидроизоляции
Всё вышеописанное — про «глухие» стены: бетон, кирпич, блоки. Их роднит одно: они водонепроницаемы, поэтому им нужен и дренаж, и гидроизоляция, и правильная засыпка. С габионом ситуация принципиально другая — и это его ключевое преимущество.

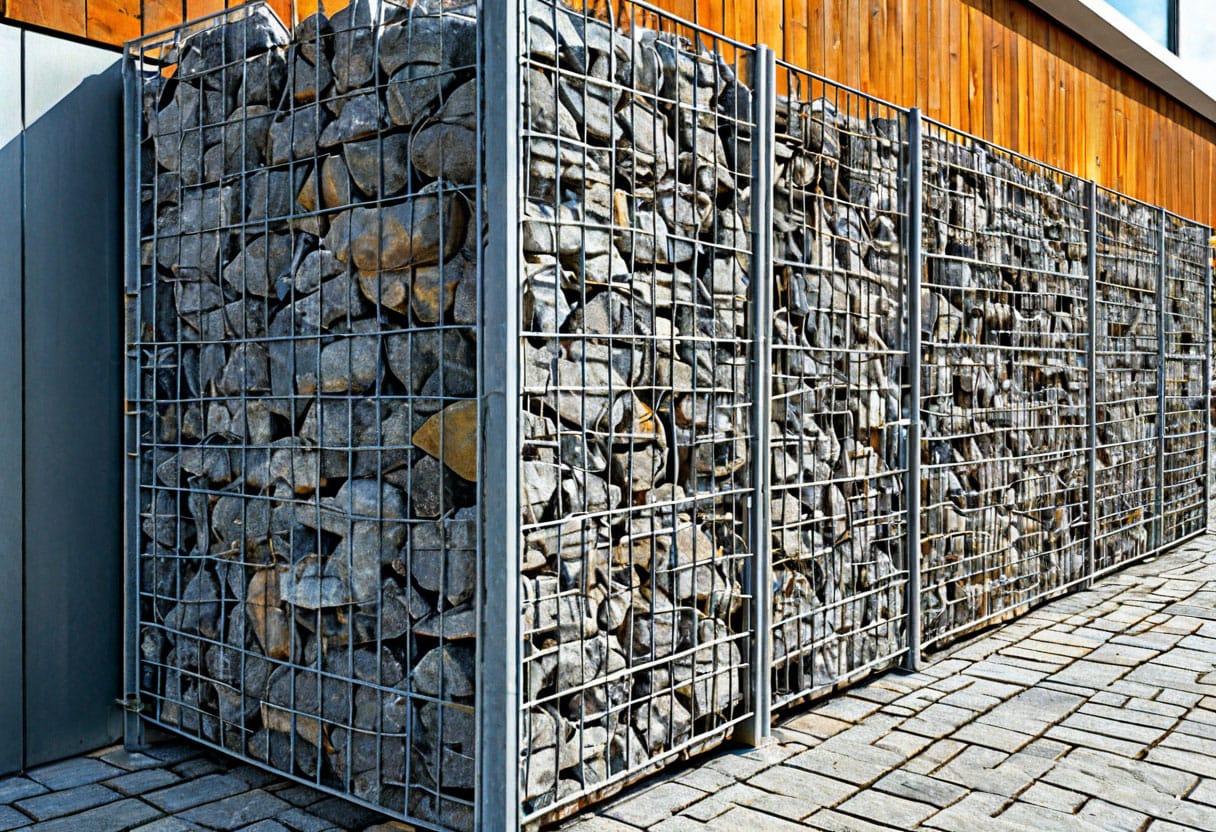

Габион — это сетчатый короб с камнем, и вода проходит сквозь него по всему сечению. Стена сама по себе является дренажём:
- вода не задерживается за гранью — она свободно фильтруется через камень и вытекает наружу;
- гидростатического давления не возникает в принципе — держать нечего;
- морозного пучения за стеной нет — вода не стоит и не замерзает клином;
- отдельная гидроизоляция не нужна — сталь оцинкована (при ПВХ-покрытии защита ещё выше), а камень инертен и не «гниёт»;
- с тыльной стороны обычно ставят только геотекстиль — чтобы мелкие частицы грунта не вымывались сквозь камень.
Проще говоря, у бетонной стены дренаж — это отдельная дорогая система, которую легко испортить ошибкой монтажа. У габиона дренаж встроен в саму конструкцию. Поэтому габионные стены так любят на склонах и у воды: сравнение с другими материалами — в статьях Из чего сделать подпорную стенку и Подпорная стена из габионов, а нормативные требования — в ГОСТ на габионы.
