Контрфорс для подпорной стены — это вертикальное ребро жёсткости, которое соединяет вертикальную часть стены с её фундаментной плитой и работает на изгиб, гася давление грунта. Он превращает гибкую тонкую плиту в жёсткую пространственную конструкцию: стена перестаёт «выгибаться» между рёбрами и заметно экономит бетон и арматуру. Контрфорсы нужны, когда стена высокая (ориентировочно от 3–4 м) или грунт слабый — то есть когда обычная уголковая стенка становится слишком толстой и дорогой. Ниже разберём, как контрфорс работает против опрокидывания и изгиба, при какой высоте он обязателен, как назначить шаг и сечение рёбер и когда контрфорсная стена выгоднее уголковой или массивной.
Шаг и вылет назначены по практическим соотношениям: шаг 2,0–3,5 м (растёт с высотой стены), вылет ребра ≈ 0,4 H. Это предварительное назначение размеров: окончательные сечения и армирование ребра определяются расчётом на изгиб.
Что такое контрфорс и как он работает
Классическая уголковая (Г-образная) подпорная стена состоит из двух плит: вертикальной (лицевой) и горизонтальной (фундаментной, она же подошва). Грунт давит на вертикальную плиту горизонтально, и та работает как консоль, защемлённая в подошве. Чем выше стена, тем больше изгибающий момент у основания — и тем толще приходится делать плиту и гуще ставить арматуру.
Контрфорс — это треугольное или трапециевидное ребро, которое ставится с тыльной (засыпанной грунтом) стороны и жёстко связывает вертикальную плиту с подошвой. Что меняется:
- Вертикальная плита начинает работать как балка с опорами. Между двумя соседними контрфорсами она пролётом воспринимает давление грунта, изгибаясь по горизонтали, а не по вертикали. Пролёт короткий (шаг рёбер), поэтому плита тонкая.
- Основной изгибающий момент забирает контрфорс. Ребро работает как консоль, защемлённая в фундаменте, и передаёт нагрузку на подошву. Именно в контрфорсе концентрируется рабочая арматура.
- Растёт устойчивость против опрокидывания. Контрфорсы удлиняют и утяжеляют тыльную часть, вес грунта на пятке подошвы создаёт удерживающий момент.
Проще говоря, контрфорс перераспределяет нагрузку: тонкая стенка держит грунт на коротких пролётах, а всё серьёзное усилие уходит в рёбра и фундамент. Это тот же принцип, что у контрфорсов готических соборов, только вывернутый: там ребро снаружи, здесь — со стороны засыпки.
Схема сил: активное давление и момент опрокидывания
Чтобы понимать расчёт, держите в голове три силы, действующие на любую подпорную стену.
- Активное давление грунта (Ea). Грунт за стеной стремится «растечься» и давит на неё горизонтально. Давление растёт с глубиной по треугольной эпюре — максимум у подошвы. Его величина зависит от высоты засыпки, удельного веса грунта (обычно 16–20 кН/м³) и угла внутреннего трения φ. Чем меньше φ (глины, суглинки, водонасыщенные грунты — φ порядка 12–20°), тем сильнее распор.
- Момент опрокидывания (Mопр). Активное давление приложено на плече и стремится опрокинуть стену вокруг переднего ребра подошвы (носка).
- Удерживающий момент (Mуд). Его создают собственный вес конструкции и вес грунта, лежащего на тыльной части подошвы (пятке). Именно здесь контрфорсы дают выигрыш — они «нагружаются» столбом грунта над пяткой.
Устойчивость проверяют по классической схеме: отношение удерживающего момента к опрокидывающему должно идти с запасом (коэффициент устойчивости на опрокидывание ориентировочно не ниже 1,3–1,5 по строительным нормам). Дополнительно считают устойчивость на плоский сдвиг по подошве и несущую способность основания под носком. Полную методику с формулами и эпюрами мы разобрали в статье Расчёт подпорной стены, а привязку сечения к высоте и грунту — в материале Толщина подпорной стенки.
Типичная ошибка проектировщика-любителя — считать только на опрокидывание и забыть про сдвиг. На слабом влажном основании стена чаще «уезжает» вперёд целиком, чем опрокидывается. Против сдвига помогает зуб (выступ) на подошве и дренаж, снимающий гидростатическое давление, — про воду отдельно читайте Дренаж подпорной стены.
Когда контрфорсы обязательны
Контрфорсы — не украшение, а способ сэкономить при большой высоте. Ориентиры такие:
| Высота стены | Рациональное решение | Комментарий |
|---|---|---|
| до 2 м | массивная или тонкая уголковая | контрфорсы не нужны |
| 2–3 м | уголковая (Г-образная) | плита ещё разумной толщины |
| 3–6 м | уголковая с контрфорсами | контрфорсы дают основную экономию бетона |
| свыше 6 м | контрфорсная + расчёт индивидуально | обязательно проектирование, часто со сваями |
Цифры ориентировочные: точную границу задаёт не только высота, но и грунт. Подпорная стенка с контрфорсами становится оправданной раньше указанных значений, если:
- грунт слабый — водонасыщенные глины и суглинки, насыпные грунты, торф в основании; распор большой, а основание плохо держит;
- есть пригрузка сверху — проезд, парковка, здание близко к бровке (нагрузка на призму обрушения резко увеличивает давление);
- высокий уровень грунтовых вод — добавляется гидростатика, если нет надёжного дренажа;
- стена длинная и прямая — на протяжённой стене без рёбер тонкая плита работает невыгодно.
И наоборот: на скальном или плотном сухом основании при высоте до 3 м обычная уголковая стенка обойдётся без рёбер. Если сомневаетесь, к какому типу вообще относится ваша задача, начните с обзора Виды подпорных стен и общих норм для подпорных стен.
Шаг и сечение рёбер: как назначить
Здесь начинается инженерная конкретика. Параметры контрфорсов не берут «на глаз» — их привязывают к высоте стены и толщине плиты.
- Шаг контрфорсов (расстояние между рёбрами в осях). Практический диапазон — 2,0–3,5 м, и он растёт вместе с высотой стены: чем выше стена, тем толще плита между рёбрами и тем больший пролёт она держит. Выше 3,5 м шаг почти не поднимают. Слишком редкие рёбра — тонкая плита не справится с пролётом; слишком частые — теряется смысл экономии.
- Толщина контрфорса. Ориентировочно 200–400 мм в зависимости от высоты, но не меньше толщины вертикальной плиты. Ребро — концентратор арматуры, тонким его делать нельзя.
- Форма ребра. Как правило, треугольная (по эпюре момента): широкое у основания, сходящее на нет к верху стены. Тыльная грань наклонная.
- Толщина вертикальной плиты между рёбрами. За счёт контрфорсов её удаётся снизить до 150–250 мм даже при высоте 4–6 м — против 400–600 мм у безрёберной уголковой стены той же высоты.
- Фундаментная плита (подошва). Ширина ориентировочно (0,6–0,7) H; пятка (тыльный вылет) делается длиннее носка, чтобы «поймать» вес грунта.
Обобщим ориентировочные параметры (для предварительной прикидки, не заменяет проект):
| Параметр | Ориентир | От чего зависит |
|---|---|---|
| Шаг рёбер | 2,0–3,5 м, растёт с высотой | высота, толщина плиты |
| Толщина ребра | 250–400 мм | ≥ толщины плиты |
| Толщина плиты между рёбрами | 150–250 мм | шаг, давление грунта |
| Ширина подошвы | (0,6–0,7) H | опрокидывание, сдвиг |
| Марка бетона | от B20–B25 | нагрузка, морозостойкость |
| Защитный слой арматуры | 40–50 мм в грунте | агрессивность среды |
Ключевой момент — армирование. Рабочая арматура контрфорса ставится у тыльной (растянутой) грани и надёжно заанкеривается в фундаментную плиту; иначе ребро «отрывается» от подошвы. Схемы и подбор диаметров — в материале Армирование подпорной стены. Сама конструкция обычно монолитная железобетонная, технологию бетонирования смотрите в статье Монолитная подпорная стена.
Частые ошибки на этом этапе:
- экономят на арматуре контрфорса — по факту это самый нагруженный элемент, а не «декоративное ребро»;
- забывают про дренаж за стеной — вода добавляет давление, которое расчётом на сухой грунт не учтено;
- ставят рёбра с лицевой стороны — «архитектурно» красиво, но конструктивно бессмысленно: ребро должно быть в засыпке, где растяжение;
- делают шаг «на глаз» — редкие рёбра ведут к трещинам в плите, частые убивают экономику.
Шаг и вылет контрфорсов по высоте: готовая таблица
Чаще всего вопрос звучит предельно конкретно: «стена 2,5 метра — какой шаг рёбер?». Ниже — предварительное назначение размеров по практическим соотношениям. Это отправная точка для проекта, а не замена расчёту: окончательные сечения определяются проверкой ребра на изгиб и продавливание.
| Высота стены H | Шаг рёбер a | Вылет ребра l | Толщина ребра | Толщина плиты между рёбрами |
|---|---|---|---|---|
| 2,5 м | 2,0–2,5 м | 0,9–1,1 м | 200–250 мм | 150–180 мм |
| 3 м | 2,2–2,8 м | 1,1–1,3 м | 200–250 мм | 160–200 мм |
| 4 м | 2,5–3,0 м | 1,5–1,8 м | 250–300 мм | 180–220 мм |
| 5 м | 2,8–3,2 м | 1,9–2,2 м | 300–350 мм | 200–250 мм |
| 6 м | 3,0–3,5 м | 2,3–2,6 м | 350–400 мм | 220–280 мм |
| 7 м | 3,0–3,5 м | 2,6–3,0 м | 400 мм и более | 250–300 мм |
Два практических вывода из таблицы. Первый: шаг почти не растёт после 3–3,5 м — дальше увеличивать пролёт невыгодно, плита между рёбрами становится толще, чем экономия на самих рёбрах. Второй: вылет ребра растёт линейно с высотой, потому что он привязан к ширине пятки, а её диктует проверка на опрокидывание.
Отдельно про частый вопрос «шаг 7 метров при высоте 7 метров» — так не делают. При шаге, равном высоте, вертикальная плита превращается в самостоятельную конструкцию с пролётом 7 м и должна быть толщиной под полметра. Экономия от контрфорсов при этом полностью исчезает: проще сделать монолитную стену переменного сечения.
Расположение контрфорсов: с какой стороны их ставить
Контрфорс ставят со стороны засыпки, в грунте — это принципиально. Грунт давит на плиту снаружи, плита прогибается наружу, значит растянутая зона — тыльная. Ребро должно находиться именно там, где бетон растянут, и работать вместе с рабочей арматурой.
Если поставить рёбра с лицевой стороны (снаружи, «чтобы было видно»), конструкция превращается в контрфорсную только внешне: рёбра окажутся в сжатой зоне и почти не разгрузят плиту. Такая схема встречается, но у неё другое назначение — воспринимать распор от арок и сводов, как у стен старых зданий, а не удерживать грунт.
Ещё два момента по расположению:
- Рёбра ставят с постоянным шагом по всей длине, а крайние — не дальше 1,0–1,5 м от торца стены, иначе торцевой участок плиты остаётся без опоры.
- В местах деформационных швов ребро дублируют: по одному с каждой стороны шва, чтобы обе секции работали независимо.
Подпорный зуб: что это и когда он нужен
Подпорный зуб — это выступ вниз на нижней грани фундаментной плиты, обычно ближе к тыльному краю. Задача у него одна: повысить сопротивление сдвигу. Если проверка на сдвиг по подошве не проходит (запас меньше 1,3), есть три пути — расширять подошву, менять грунт основания или ставить зуб.
Как работает: зуб заглубляется в нетронутый грунт ниже плоскости скольжения, и стена, вместо того чтобы съехать по подошве, вынуждена срезать грунт по более глубокой поверхности. Дополнительно перед зубом включается пассивное давление грунта.
Ориентировочные размеры: глубина зуба — (0,15–0,3) толщины плиты и обычно 0,3–0,6 м, ширина — не меньше глубины. Ставят его чаще у тыльной грани: там он не мешает откопке под носок и лучше работает на пассивный отпор.
Важно: зуб не помогает от опрокидывания — только от сдвига. Если не сходится запас именно на опрокидывание, зуб бесполезен, нужно расширять пятку. Проверить оба запаса можно калькулятором выше — он считает и сдвиг, и опрокидывание отдельно.
Г-образная стенка с контрфорсами
«Г-образная» (уголковая) стенка — та же уголковая конструкция: вертикальная плита плюс горизонтальная фундаментная, в разрезе действительно похожа на букву Г. Контрфорсы — это её усиление, а не отдельный тип стены: до высоты примерно 3 м уголковая работает без рёбер, выше — рёбра резко экономят бетон.
Отличать стоит два варианта Г-образной стенки:
- С пяткой в сторону грунта (классика). Грунт на пятке пригружает конструкцию и работает против опрокидывания. Это основной вариант, его и считает калькулятор.
- С носком наружу, без пятки. Так делают, когда за стеной вплотную стоит фундамент соседнего строения и откопать пятку невозможно. Устойчивость приходится набирать шириной носка и весом самой стены — расход бетона вырастает заметно, а иногда приходится переходить на свайный вариант.
Контрфорсная, уголковая и массивная стена: где выгоднее
Три базовых типа гравитационных и полугравитационных стен решают одну задачу, но по-разному расходуют материал.
| Тип стены | Как держит | Рабочая высота | Расход бетона | Когда выбирать |
|---|---|---|---|---|
| Массивная (гравитационная) | собственным весом | до 2–2,5 м | высокий | низкие стены, есть камень/бетон, простой монтаж |
| Уголковая (Г-образная) | вес грунта на пятке + изгиб плиты | 2–4 м | средний | средние высоты, стандартное решение |
| Контрфорсная | плита на пролётах + рёбра на изгиб | 4 м и выше | низкий на единицу высоты | высокие и длинные стены, слабый грунт |
Логика простая:
- Массивная стена побеждает на малых высотах и там, где вес — это плюс (например, каменная или бутобетонная кладка). Выше 2,5 м она становится неоправданно тяжёлой и материалоёмкой. Обзор материалов — Из чего сделать подпорную стенку.
- Уголковая стена — золотая середина для 2–4 м. Проста в опалубке, не требует рёбер.
- Контрфорсная стена выигрывает по бетону именно на высоте: чем выше стена, тем сильнее экономия за счёт тонкой плиты. Плата за это — более сложная опалубка и арматура рёбер, чуть выше трудоёмкость.

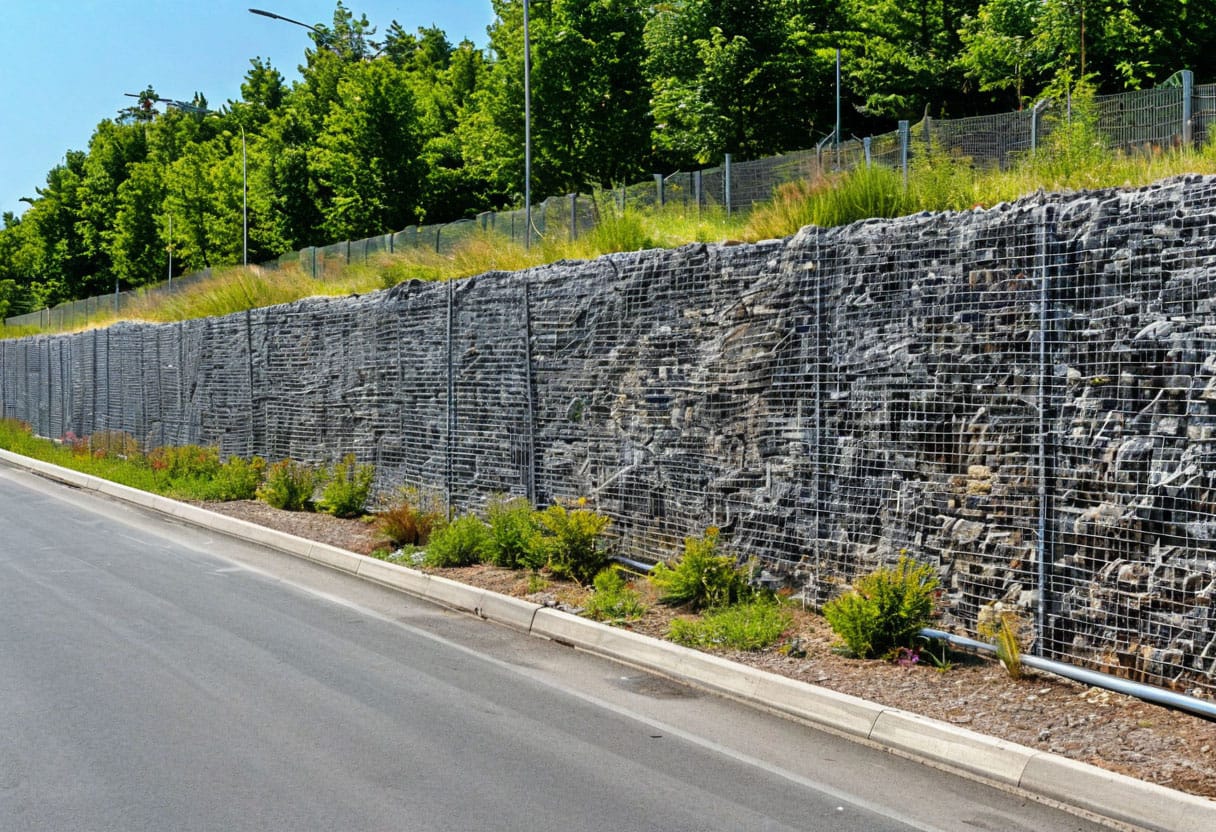

Отдельная альтернатива железобетону — габионная подпорная стена. Это гравитационная конструкция из сетчатых коробов с камнем: она гибкая, водопроницаемая (дренаж встроен «по умолчанию»), не требует опалубки, армирования и, как правило, массивного фундамента. На высотах до 3–4 м на приемлемом грунте габионы часто оказываются быстрее и дешевле монолита с контрфорсами, а на подвижных грунтах ещё и надёжнее — переносят осадки без трещин. Подробнее — Подпорная стена из габионов.
