Стандартные размеры габионов — это готовый ряд типоразмеров, который производители режут и вяжут «под каталог», а не под каждый заказ. Для коробчатых габионов базовые модули — 2×1×1, 1,5×1×1, 3×1×1, 4×1×0,5 м; для плоских матрасов Рено — те же длины при толщине 0,17–0,5 м. Ниже — полная таблица типоразмеров с объёмом и весом наполненного габиона, а также простой способ посчитать, сколько коробов уйдёт на вашу длину забора или объём стены. Если вам важны именно типы конструкций, а не метрика, — это в статье Виды габионов; здесь мы разбираем только цифры.
Из чего складывается размер габиона
Габион — модульная штука, и его габарит задаётся тремя величинами: длина × ширина (глубина) × высота. Длина — это фронт, который короб «закрывает» вдоль забора или стены; ширина — толщина конструкции (она же определяет устойчивость); высота — вертикальный размер яруса.
Два нюанса, которые заказчики путают чаще всего:
- Номинал ≠ факт. Заявленные 2×1×1 м — это размер по осям сетки в собранном виде. После набивки камнем стенки чуть «пузатятся», и по факту короб становится на 20–40 мм шире. При расчёте фронта это в плюс, при стыковке в ряд — учитывайте.
- Диафрагмы. Длинные короба (3 и 4 м) внутри делятся поперечными перегородками-диафрагмами на секции по 1 м. Они не дают камню сползать и держат геометрию. На размер это не влияет, но на прочность — критично: короб 4 м без диафрагм «поедет».

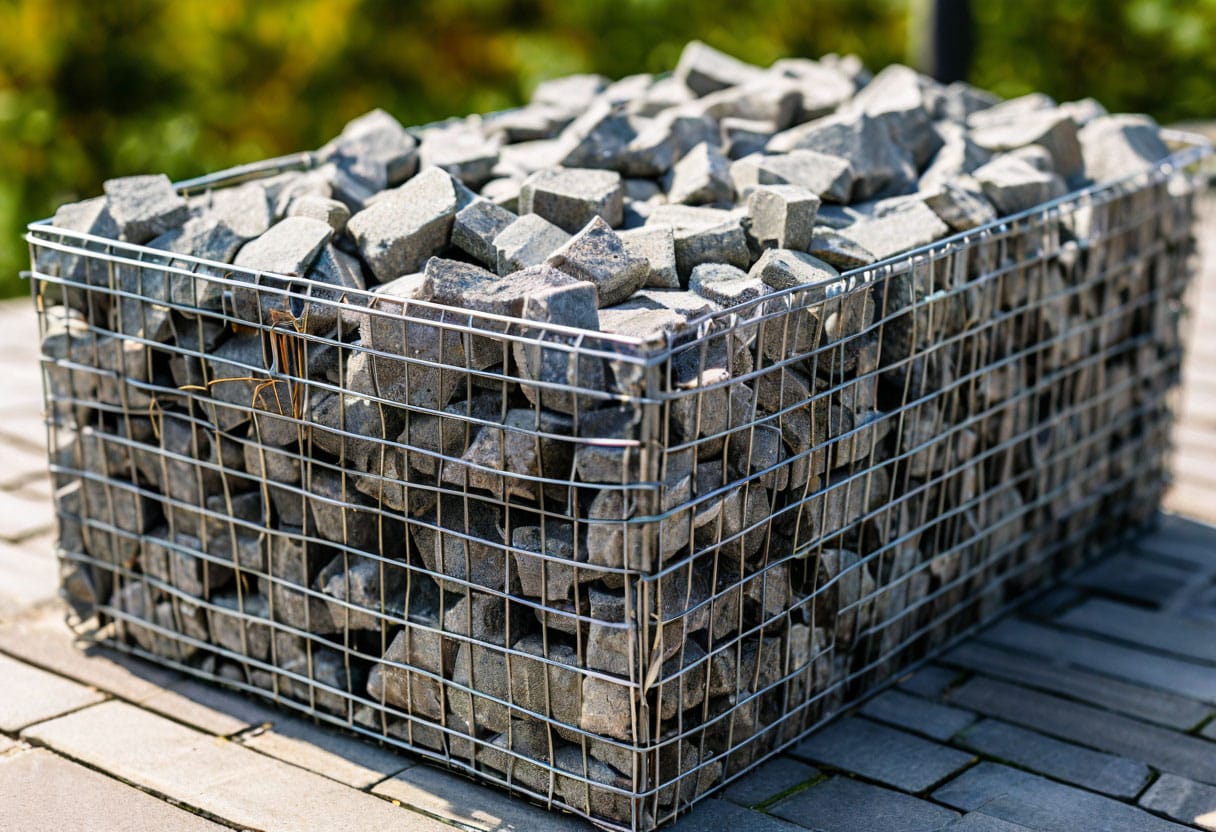

Размеры коробчатых габионов: стандартный ряд
Коробчатые габионы — параллелепипеды для заборов, подпорных стен и цоколей. Размеры габионов этого типа образуют понятный ряд: длина кратна 1 м (1,5; 2; 3; 4), ширина 0,5 или 1 м, высота 0,5 или 1 м. Реже встречаются высокие короба 2 м под сплошные видовые стены.
Как читать таблицу: объём — геометрический (внутренний), вес наполненного считается по средней насыпной плотности гранита/бута ~1,6–1,8 т/м³ (округлял до 1,7).
| Размер (Д×Ш×В), м | Объём, м³ | Вес наполненного, кг | Типовое применение |
|---|---|---|---|
| 1,5×1×1 | 1,5 | ~2 550 | забор, короткие пролёты |
| 2×1×1 | 2,0 | ~3 400 | базовый забор, стена — самый ходовой |
| 2×1×0,5 | 1,0 | ~1 700 | низкий бордюр, цоколь |
| 3×1×1 | 3,0 | ~5 100 | длинные пролёты, подпорка |
| 4×1×1 | 4,0 | ~6 800 | стена большой протяжённости |
| 4×1×0,5 | 2,0 | ~3 400 | нижний ярус, широкое основание |
| 2×0,5×1 | 1,0 | ~1 700 | тонкая декоративная стена |
Практический вывод из таблицы: даже «лёгкий» короб 2×1×1 после набивки весит около 3,4 тонны. Это к вопросу «нужен ли фундамент» — под сам габион не нужен, а вот основание (щебёночная подушка 100–150 мм) обязательно, иначе край просядет. Подбор наполнителя под фракцию ячейки — в разделе Камень для габионов.
Как выбрать ширину короба
Ширина — это не эстетика, а устойчивость. Правило из практики гравитационных конструкций: ширина стены у основания должна быть не меньше 0,5–0,7 её высоты.
- Забор высотой до 2 м — достаточно ширины 0,3–0,5 м (два яруса коробов 0,25–0,3 м или один узкий).
- Подпорная стена до 1,5 м — ширина основания от 1 м.
- Подпорная стена выше 2 м — ступенчатый профиль: нижний ярус шире (1–1,5 м), верхние — уже. Это классическая ошибка «сделали стену одной толщины и она наклонилась».
Матрасы Рено: размеры и толщина
Матрас Рено (он же матрасно-тюфячный габион) — плоский широкий короб малой высоты. Матрацы Рено — габионы, которые работают не «стеной», а «ковром»: их стелют по дну русла, по откосу, под подпорную стену как противоразмывную постель. Именно поэтому ключевой размер у них — не высота, а толщина: 0,17; 0,23; 0,30; 0,50 м. Формат «матрас в Рено» — это тот же матрас Рено, просто разговорное написание; на автоковрики для салона это не имеет отношения.
Стандартные плановые размеры матрасов — длина 3–6 м, ширина 2 м, разбитые диафрагмами на секции по 1 м.
| Толщина, м | Размер в плане (Д×Ш), м | Объём, м³ | Вес наполненного, кг | Где применяют |
|---|---|---|---|---|
| 0,17 | 6×2 | 2,04 | ~3 470 | быстрый поток, тонкая защита дна |
| 0,23 | 6×2 | 2,76 | ~4 690 | берегоукрепление, откосы |
| 0,30 | 5×2 | 3,0 | ~5 100 | постель под подпорную стену |
| 0,30 | 4×2 | 2,4 | ~4 080 | откосы средней крутизны |
| 0,50 | 4×2 | 4,0 | ~6 800 | тяжёлое берегоукрепление |
Для матраса берут камень мельче, чем для коробчатого: фракция 70–150 мм при толщине 0,17–0,23 м, иначе крупный булыжник просто не уложится в тонкий слой. Подробный разбор конструкции и монтажа — в статье Матрас Рено.
Типичная ошибка при заказе матрасов — брать толщину «с запасом». Толстый матрас 0,5 м на пологом откосе — это перерасход камня в 2–3 раза без прироста защиты. Толщину подбирают по скорости потока и крутизне, а не «чтобы наверняка».
Цилиндрические габионы: размеры
Цилиндрические габионы («колбасы», мешки) — гибкие рулоны из сетки под подводные и аварийные работы, устройство опор, заполнение промоин. Их размер задаётся диаметром и длиной:
- Диаметр: 0,65 или 0,95 м (стандартный ряд).
- Длина: 2; 3; 4 м.
Объём цилиндра считается как π·R²·L. Например, «колбаса» Ø0,65×2 м — это ~0,66 м³ и порядка 1,1 тонны камня. Их главный плюс — форма подстраивается под неровное дно, поэтому точный габарит здесь менее важен, чем у коробчатых. Детально — в статье Цилиндрические габионы.
Как рассчитать количество габионов
Считать нужно две вещи: сколько коробов по геометрии объекта и сколько камня в кубах на их заполнение. Порядок простой.
Шаг 1. Считаем объём или фронт конструкции.
- Для забора и подпорной стены: объём = длина × ширина × высота стены.
- Для матрасного покрытия: площадь = длина участка × ширина, затем × толщину = объём.
Шаг 2. Делим на объём одного габиона. Количество коробов = объём конструкции ÷ объём выбранного типоразмера. Округляем вверх — половину короба не поставишь.
Шаг 3. Считаем камень с коэффициентом пустотности. Камень укладывается не монолитом — между кусками есть пустоты. Коэффициент заполнения — 0,60–0,70 (то есть 30–40% объёма короба остаётся воздухом). Значит камня нужно: объём габионов × 0,65.
Пример на пальцах. Забор длиной 20 м, высотой 1,5 м, шириной 0,5 м:
- Объём конструкции: 20 × 0,5 × 1,5 = 15 м³.
- Коробов 2×1×0,5 (по 1 м³): 15 шт (плюс запас 1–2 на подрезку).
- Камня: 15 × 0,65 ≈ 9,75 м³ — заказывайте 10 м³.
Чек-лист, чтобы не промахнуться со сметой:
- заложите +5–10% камня на бой, отсев и лицевую укладку;
- проверьте фракцию: камень должен быть в 1,5–2 раза крупнее ячейки сетки, иначе высыплется;
- под конструкцию — щебёночная подушка, её объём в расчёт габионов не входит;
- для длинных коробов не забудьте диафрагмы (обычно идут в комплекте, но уточняйте).
Из чего в итоге складывается сумма — разобрано в статье Сколько стоит габион, а материалы можно посмотреть на странице Сетка для габионов.
Частые ошибки при выборе размера
- Берут короб «покрасивее», а не по нагрузке. Высокая узкая стена без расширения книзу — первый кандидат на завал. Ширина основания решает.
- Путают номинал и факт при стыковке. Не оставили зазор — короба «встали враспор» и повело линию. Ставьте с учётом «пуза» 20–40 мм.
- Экономят на диафрагмах. Камень в длинном коробе без перегородок сползает к середине, стенки распирает.
- Заказывают камень без коэффициента пустотности. Считают по «чистому» объёму короба — и на объекте не хватает 30% материала.
- Ставят тяжёлый габион на грунт без подушки. 3,4 тонны на 2 погонных метра продавят слабое основание за один сезон.
