Очаг из габиона — это уличная жаровня, у которой корпус собран из сетчатых коробов с камнем, а внутри заложено огнеупорное ядро под открытый огонь или мангальную решётку. Габион отлично подходит для этой задачи: природный камень не горит и не боится жара, а зазоры между камнями работают как естественная вентиляция и отводят тепло от металлической сетки. Ниже — рабочая конструкция мангала и очага из габионов, размеры, огнестойкое ядро из шамота или бетона, пошаговая сборка и идеи, как встроить очаг в патио и барбекю-зону.
Почему габион подходит для очага и мангала
Открытый огонь на участке — это стабильно высокая температура в зоне топки: угли дают 600–700 °C, а дрова в разгар горения — до 900 °C. Обычная кладка на цементно-песчаном растворе от таких перепадов трескается, поэтому многие самодельные очаги «идут» по швам уже за пару сезонов. Габион с огнеупорным ядром эту проблему снимает по трём причинам.
- Камень не горит. Природный бут, гранит, песчаник — негорючий материал (класс НГ по строительным нормам). Он не выделяет дыма и не разрушается от жара так, как разрушается цементный шов.
- Естественная вентиляция. Между камнями внутри короба остаётся 30–40 % пустот. Воздух свободно проходит сквозь стенку, охлаждает сетку и не даёт корпусу перегреться до критических температур.
- Корпус не связан с топкой жёстко. Габионный «кожух» и внутреннее огнеупорное ядро — две отдельные конструкции. Ядро расширяется от нагрева самостоятельно, не передавая напряжение на камень и сетку, — поэтому нет трещин.
Важный нюанс: сама габионная сетка огонь держит, но прямой контакт открытого пламени со сталью нежелателен. Оцинковка начинает деградировать примерно от 200 °C, цинк плавится при 419 °C. Поэтому топку никогда не выкладывают вплотную к сетке — между огнём и корпусом всегда есть огнеупорный слой и воздушный зазор. Про сами короба и проволоку — в материале Сетка для габионов, а про подбор камня — Камень для габионов.
Конструкция: габионный корпус плюс огнеупорное ядро
Правильный очаг из габиона — это всегда «матрёшка»: наружный декоративный корпус из сетки с камнем и внутреннее огнеупорное ядро, которое принимает на себя весь жар. Смешивать эти две функции нельзя — именно на этом чаще всего горят самоделки.
Наружный корпус. Коробчатые габионы стандартной геометрии, чаще толщиной 200–300 мм. Из них собирают П-образную или замкнутую тумбу вокруг топки. Корпус несёт вес, держит форму зоны готовки и даёт тот самый каменный вид. Он же служит рабочей поверхностью — столешницей под продукты и инструмент.
Огнеупорное ядро. Внутренняя камера, куда закладывается огонь. Здесь работают только жаростойкие материалы:
| Материал ядра | Рабочая температура | Толщина стенки | Комментарий |
|---|---|---|---|
| Шамотный кирпич ШБ | до 1300 °C | 65–120 мм | Эталон для топки, кладка на шамотный мертель |
| Жаростойкий бетон | до 1200–1400 °C | 60–100 мм | Монолитная чаша, отливается по форме |
| Стальная вставка (мангал) | до 600 °C кратковременно | 3–6 мм сталь | Съёмный короб под угли и решётку |
| Чугунная чаша (кострище) | до 700 °C | 6–12 мм | Готовое кострище-очаг под открытый огонь |
Воздушный зазор. Между огнеупорным ядром и наружным габионом оставляют 20–40 мм воздуха или засыпку негорючим материалом (керамзит, перлит, каменная крошка). Зазор гасит тепловой поток к сетке и позволяет ядру свободно расширяться. Это ключевая деталь, которую любители пропускают, а потом получают повело́ванную сетку и лопнувшие камни лицевого слоя.
Огонь: три сценария
Под словом «очаг» скрываются три разных задачи — и конструкция ядра под них отличается:

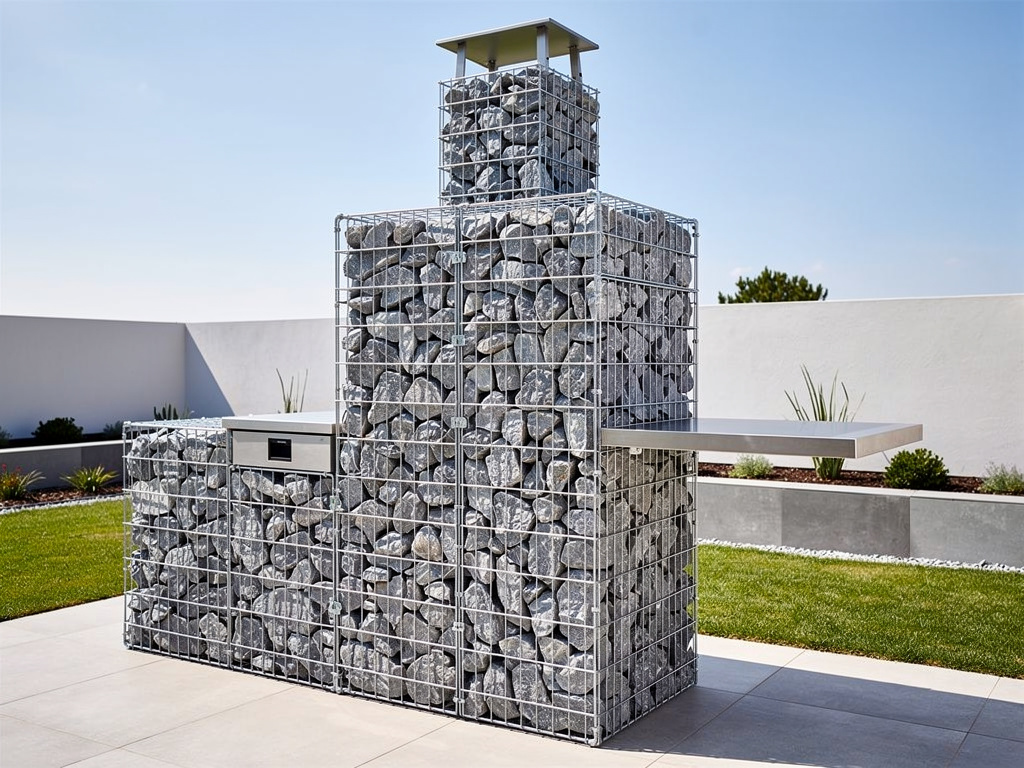

- Мангал из габиона. Прямоугольная топка под шампуры и решётку, высота рабочей зоны 800–900 мм, чтобы готовить стоя. Внутри — стальной короб или шамотная кладка, сверху решётка.
- Кострище-очаг. Открытая круглая или квадратная чаша под живой огонь «на посмотреть», без готовки. Часто на уровне земли или чуть приподнято, диаметр чаши 600–900 мм.
- Барбекю-комплекс. Мангал плюс столешницы, ниши под дрова и мойка — модульная габионная зона готовки. По сути несколько коробов, объединённых в Г- или П-образную планировку.
Размеры и материалы
Габарит подбирают под человека и под задачу. Ниже — проверенные ориентиры для частного участка.
| Параметр | Мангал | Кострище-очаг |
|---|---|---|
| Высота рабочей зоны | 800–900 мм | 300–500 мм |
| Внутренний размер топки | 500–700 × 300 мм | Ø 600–900 мм |
| Толщина корпуса-габиона | 200–300 мм | 200–250 мм |
| Толщина огнеупора | шамот 65 мм | бетон 60–80 мм |
| Фракция камня в корпусе | 70–150 мм | 70–120 мм |
| Вес готового модуля | 400–900 кг | 300–600 кг |
По камню правило то же, что и для любого габиона: фракция наполнителя должна быть в 1,5–2 раза крупнее ячейки сетки, иначе камень будет высыпаться. Берут морозостойкий природный камень — гранит, кварцит, крепкий песчаник. Мягкий известняк рядом с огнём нежелателен: от резкого нагрева он может растрескиваться. Подробнее о вариантах засыпки — в статье Наполнитель для габионов, а купить объём под модуль можно на странице Камни для габионов.
Отдельно про вес: даже небольшой очаг весит 300–900 кг. Это не забор, где нагрузка распределена по длине, — здесь масса собрана в одной точке. Под модуль обязательно нужно уплотнённое основание: утрамбованная щебёночная подушка 150–200 мм или бетонная плита. Ставить очаг прямо на газон или рыхлый грунт нельзя — со временем он неравномерно просядет и корпус перекосит.
Сборка пошагово
Порядок работ для мангала-очага из габионов на готовой площадке:
- Основание. Снимаем плодородный слой, отсыпаем и трамбуем щебёночную подушку 150–200 мм либо заливаем бетонную плиту толщиной от 100 мм. Проверяем горизонт по уровню — перекос основания перекосит всю тумбу.
- Разметка и каркас. Раскладываем короба по планировке (П-образно вокруг будущей топки), сшиваем грани спиралями или скобами, ставим внутренние расчалки-стяжки. Без стяжек стенки распрёт весом камня и «пузом» выгнет наружу.

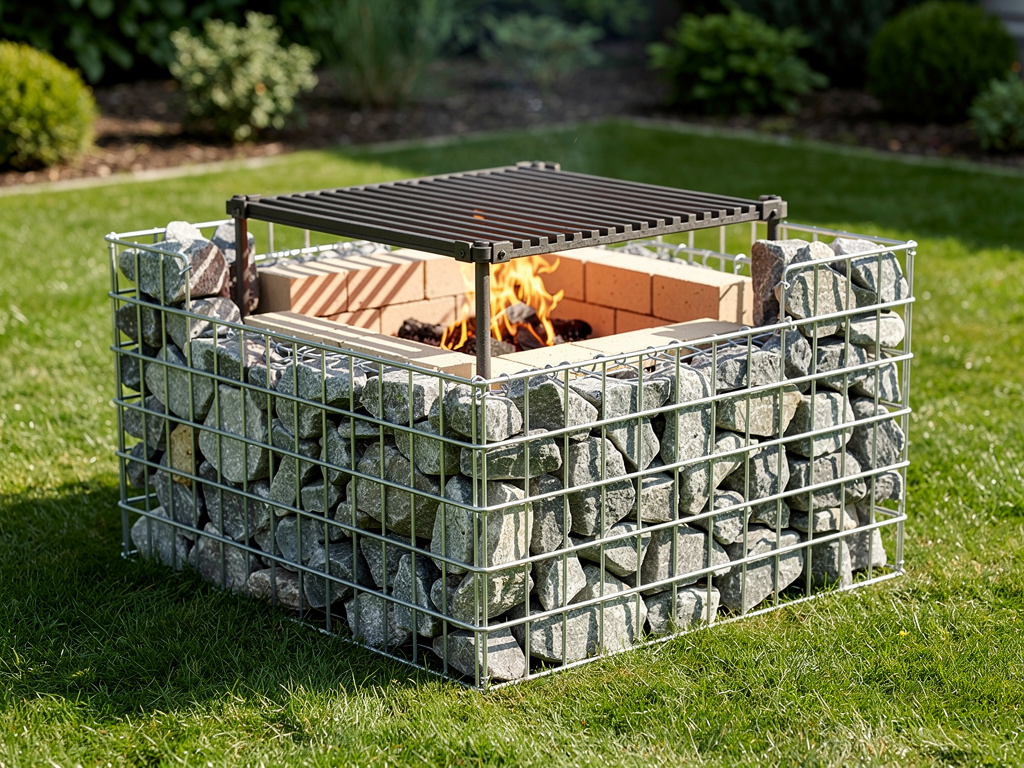

- Огнеупорное ядро. Внутри топочной зоны выкладываем шамотный кирпич на шамотном мертеле либо устанавливаем стальной короб / отливаем жаростойкую чашу. Выдерживаем воздушный зазор 20–40 мм до наружных коробов.
- Наполнение камнем. Лицевой ряд коробов укладываем вручную «в подбор» — камень к камню, плоской гранью наружу, без пустот на виду. Сердцевину можно засыпать навалом. Чем аккуратнее лицевой слой, тем дороже смотрится очаг.
- Столешница и решётка. Сверху корпуса кладём накрывную плиту (бетон, натуральный камень, керамогранит) — это рабочая поверхность. В топку ставим колосник и решётку/шампуры на нужной высоте.
- Первая протопка. Новое ядро прогреваем постепенно: сначала небольшой огонь на 20–30 минут, чтобы вышла остаточная влага из кладки или бетона. Сразу разводить максимальный огонь в сыром ядре нельзя — раствор или бетон может «стрельнуть».
Общая логика сборки корпуса — та же, что в базовой инструкции Габионы своими руками: каркас, стяжки, ручная укладка лицевого слоя. Разница только в огнеупорном ядре внутри.
Типичные ошибки
- Топка вплотную к сетке. Нет зазора и огнеупора — сетка перегревается, оцинковка выгорает, камни лицевого слоя трескаются. Всегда разделяйте огонь и корпус.
- Мягкий или влажный камень у топки. Известняк и невыдержанный камень с влагой внутри может расколоться от резкого жара. У самой топки — только плотный морозо- и жаростойкий камень.
- Очаг на грунте без основания. Просадка и перекос за один-два сезона. Подушка или плита обязательны.
- Глухой корпус без вентиляции у мангала. Углям нужен приток воздуха снизу. Предусмотрите зольник и продухи, иначе тяга будет плохой, а угли — тухнуть.
- Резкий первый разогрев. Сырое ядро от максимального огня растрескивается. Первые протопки — щадящие.
Круглый очаг с костровой чашей: размеры и сборка

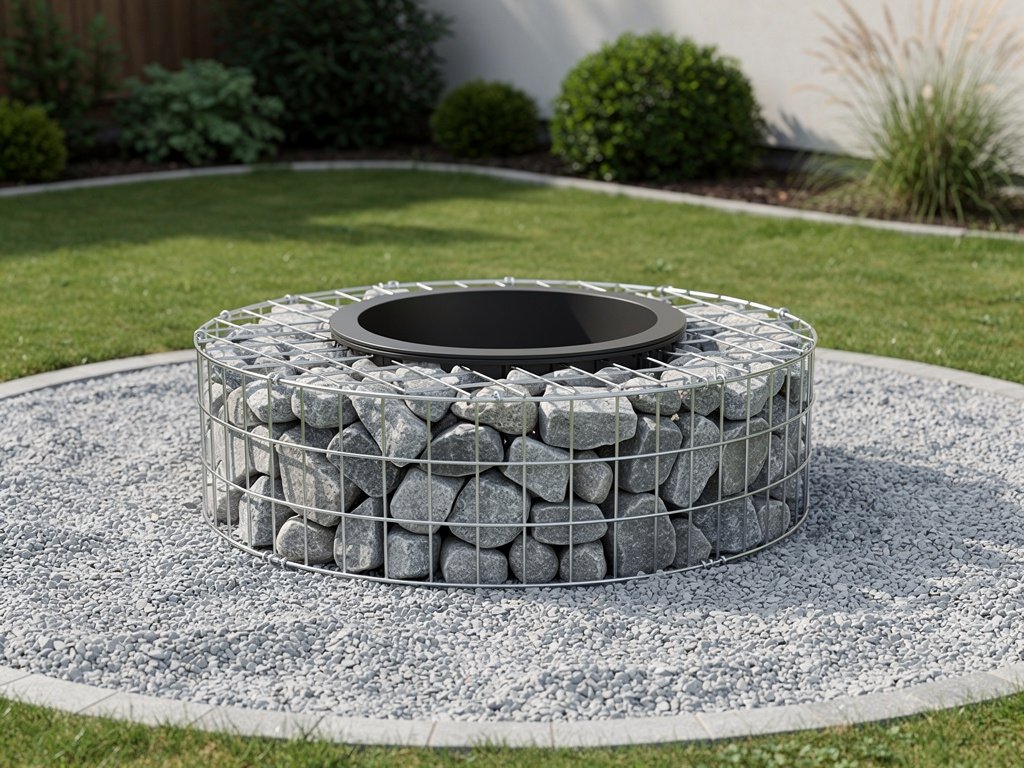

Самый популярный вариант — круглое кострище из габиона со стальной чашей внутри. Он проще прямоугольного: не нужны углы, а чаша берёт на себя весь жар.
Рабочие размеры, от которых можно отталкиваться:
| Параметр | Значение | Почему так |
|---|---|---|
| Наружный диаметр | 100–120 см | меньше — тесно для дров, больше — жар не собирается |
| Диаметр чаши | 60–80 см | стандартные готовые чаши как раз в этом диапазоне |
| Толщина габионного кольца | 20–25 см | тоньше — сетка выпучивается, толще — лишний камень |
| Высота | 35–45 см | удобно сидеть рядом и подкидывать дрова |
| Зазор между чашей и камнем | 3–5 см | компенсирует расширение стали при нагреве |
| Отступ от построек и посадок | от 5 м | пожарная безопасность |
Порядок сборки:
- Разметьте круг двумя колышками и шнуром, снимите дёрн на 20–25 см в глубину по всей площади.
- Отсыпьте основание щебнем фракции 20–40 слоем 15–20 см с трамбовкой. Оно и выравнивает, и отводит воду — стоящая вода зимой рвёт кладку.

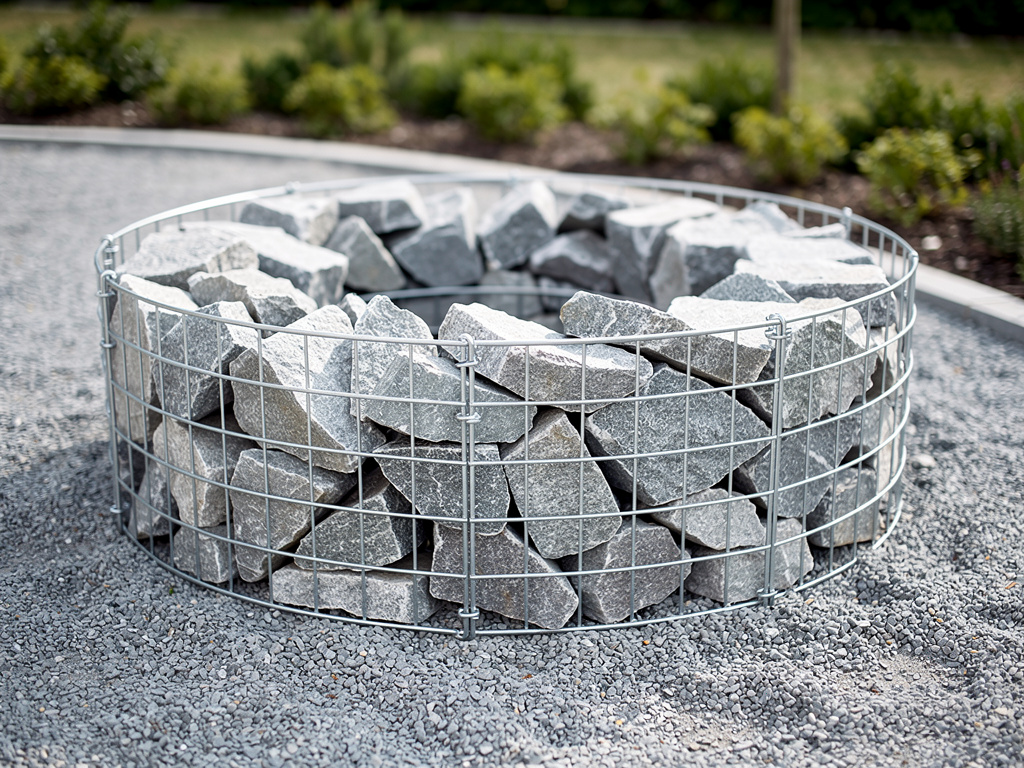

- Соберите кольцевую корзину. Сетку кольцами гнут по шаблону: два кольца — наружное и внутреннее, между ними стойки-распорки через каждые 25–30 см. Соединяют спиралью или скобами.
- Установите чашу по центру на подставку из бетонных блоков или на кирпичную кладку, выведите верх чаши на 3–5 см выше будущего верха камня.
- Заполните камнем послойно, крупный — по лицевой грани, мелкий внутрь. Каждые 15 см подбивайте камень, чтобы не было пустот и просадки.
- Уложите верхний ряд плоским камнем — на него удобно ставить кружку, и выглядит аккуратнее любой другой отделки.
Если чаши нет, внутреннюю поверхность футеруют шамотным кирпичом на глиняно-шамотном растворе — обычный красный кирпич на цементе от жара трескается за сезон. Оцинкованная сетка прямого контакта с огнём не терпит: цинк выгорает, поэтому между огнём и сеткой всегда должен быть либо металл чаши, либо слой шамота, либо минимум 20 см камня.
Идеи интеграции в патио и барбекю-зону
Сила габиона в том, что он превращает отдельный мангал в цельную каменную зону отдыха. Несколько рабочих сценариев:

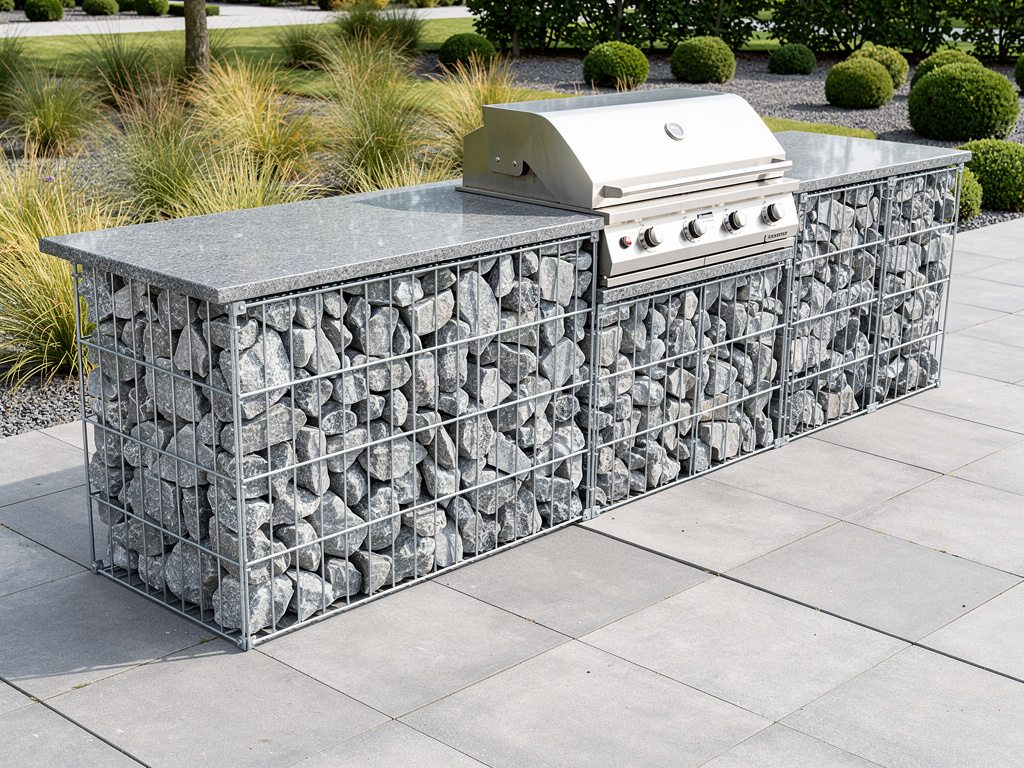

- Модульный барбекю-остров. Мангал по центру, по бокам — габионные тумбы-столешницы под разделку и посуду, снизу открытые ниши под дрова. Всё в едином каменном стиле.

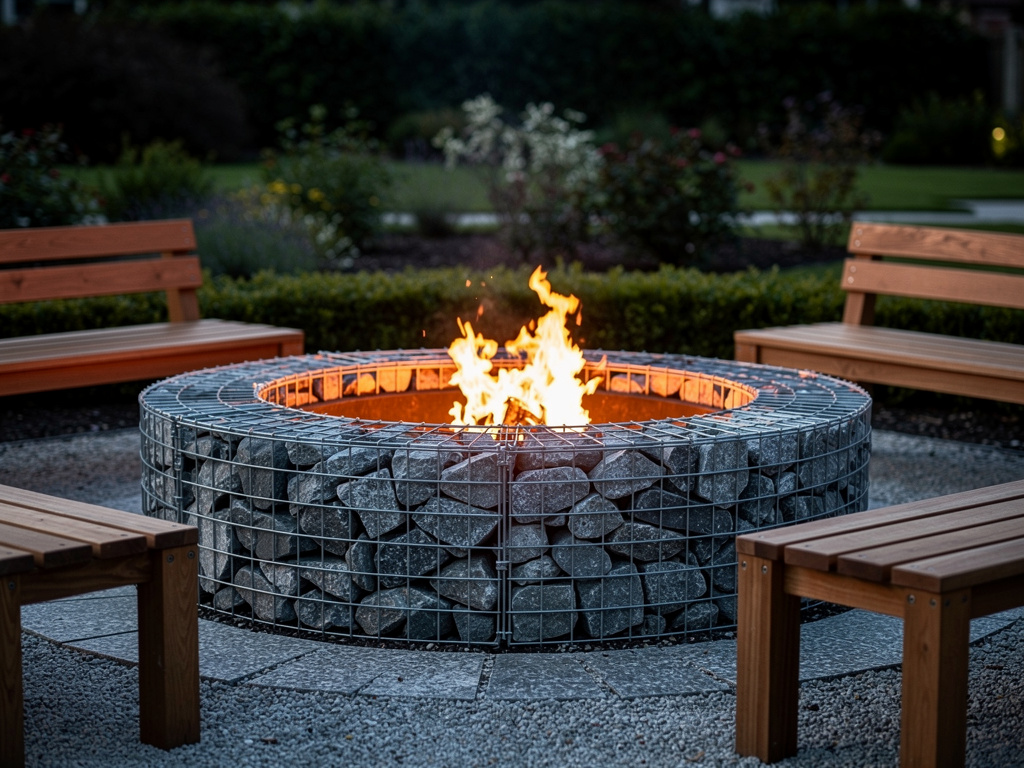

- Кострище с сиденьями. Круглый очаг-габион, вокруг — низкие габионные лавки-парапеты высотой 400–450 мм. Получается замкнутая «гостиная у огня» под открытым небом.
- Единый ландшафтный ансамбль. Очаг перекликается с забором, подпорной стеной из габионов и клумбами из того же камня — участок читается как одно целое.
- Подсветка и декор. В корпус можно завести LED-ленту или вмешать в наполнитель декоративное стекло-эрклез — вечером зона готовки светится изнутри.
Габионный очаг — частный случай большой темы уличных МАФ из сетки и камня. Если хотите собрать вокруг него полноценную зону отдыха, посмотрите подборку идей из габионов для участка и материал о том, как габионы работают в ландшафтном дизайне — там про сочетание с дорожками, растениями и водой.
